TTB-B彈性套筒補償器

發布時間:2019-10-20人氣:121

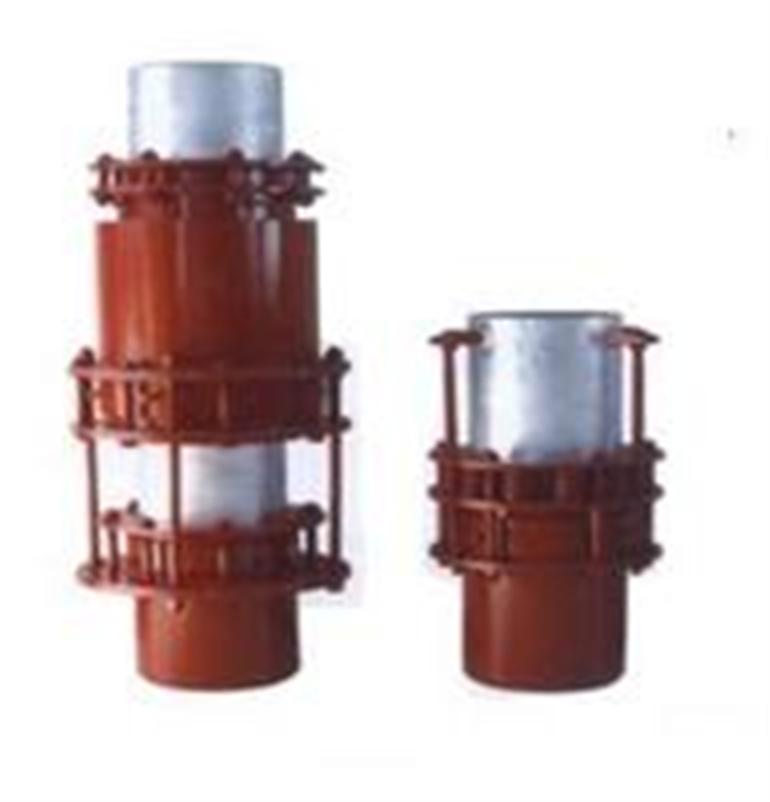

名稱:TTB-B彈性套筒補償器
    TTB-B彈性
套筒補償器又稱管式伸縮節,是熱流體管道的補償裝置,主要用于直線管道的輔設。適用于熱水、蒸氣、油脂類介質,通過滑動套筒對外套筒的滑移運動,達到熱膨脹的補償。
    彈性套筒補償器適用于介質工程壓力≤2.5MPa,介質溫度-40℃~600℃。
    彈性
套筒補償器采用新型的密封材料柔性石墨環,具有強度大,摩擦系數?。?.04~0.10),不老化,效果好,維修方便等特點。
    彈性套筒補償器的使用壽命大,疲勞壽命與管道相當?;瑒?dòng)表面經特殊處理,在鹽水、鹽溶液等環境下耐腐蝕性能好,比奧氏體不銹鋼高50倍以上。同時,多年后因磨損導致密封效果減弱時,可再次緊固法蘭,增強密封性能,也可將螺栓松開,取下壓圈,再裝進一層或兩層密封環,壓緊壓圈,繼續使用。對氯離子含量無要求,特別適用于介質或周圍環境氯離子超標的系統上。
    彈性套筒補償器分單向型和雙向型補償結構,雙向型特點是不論介質從補償器何端流入,其補償器兩端的滑動套筒總是自由滑動,達到雙向補償作用,增大補償量。
    直埋型套筒補償器能直埋于地下,安裝時可不設置維修井,工程造價低。
設計條件:公稱壓力PN0.25、0.6、1.0、1.6、 2.5MPa

使用溫度:≤400℃

選擇TTB-B系列彈性套筒式補償器

型號標法示例 TTB - B 100 - Cr - 1.6 - 250

材料代號:
注:Cr—全不銹鋼 A—碳鋼
Crb—半不銹鋼(伸縮部位不銹鋼)

TTB-B彈性套筒補償器主要數據

公稱直徑
DN

芯管內徑
D

芯管外徑
D2

法蘭外徑
D3

凈填料室長度
(mm)

補償量
△L
max

安裝長度
Lmax

摩擦力
Pc(N)
1.6MPa時

重量
(kg)
15
14
18
95
36
150
640

4.69
20
18
23
105
36
150
640

5.62
25
24
30
115
36
150
640
1069
7.38
32
30
36
120
36
150
640
1311
8.38
(36)
36
43
125
36
200
740
1415
10.45
40
41
48
130
36
200
740
1518
11.62
50
47
55
160
56
200
760
1932
16.42
65
63
71
180
56
200
760
2485
21.14
(70)
65
74
190
56
200
760
2588
24.19
80
78
87
195
56
200
760
3002
26.92
100
94
106
215
56
250
895
6271
41.80
125
117
131
245
56
250
895
7750
52.02
150
143
157
280
56
250
895
9288
69.16
(175)
176
192
335
70
250
920
13251
94.74
200
201
217
335
70
300
1020
14977
106.28
(225)
225
242
390
70
300
1035
19167
136.10
250
253
270
390
70
350
1135
21297
142.74
