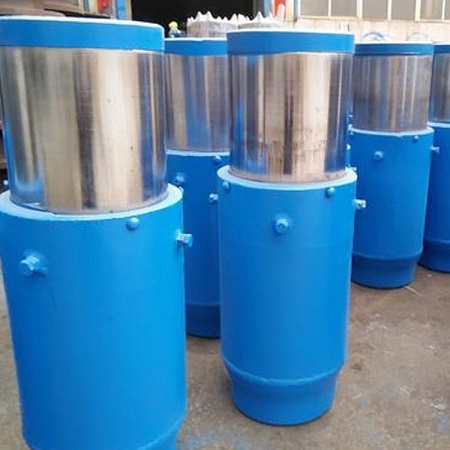

注填式套筒補償器又叫做注填式套筒膨脹節，適用于直線鋪設的管道，由內套、外套、止回注料組合、尾套、填料腔、導向軸承等組成。適用于熱水、蒸氣、油脂類介質，通過滑動套筒對外套筒的滑移運動，達到熱膨脹的補償。套筒補償器適用于介質工程壓力≤2.5MPa,介質溫度-40℃~600℃。
   套筒式補償器分單向型和雙向型補償結構，雙向型特點是不論介質從補償器何端流入，其補償器兩端的滑動套筒總是自由滑動，達到雙向補償作用，增大補償量。直埋型套筒補償器能直埋于地下，安裝時可不設置維修井，工程造價低。

結構特點：

   1.通過內套沿管道軸線方向中相對的滑移運動，吸收管道的熱態伸長的冷熱縮短，來釋放管道的熱應力。

   2.特種密封劑通過止回注料咀注入，使內處套之間在平衡的密封壓力下實現滑動密封。

   3.依靠導向軸承承受管道的側向力，實現內、處套相對運動的高同軸度，防止擦傷電鍍內套，使管道運行狀態下的密封更可靠、耐久。

   4.注填式套筒補償器內套伸入外套端部采取牢固的防脫出設計，使產品更具安全性。

單向注填式套筒補償器結構形式
1、內套  2、外套組  3、止回注料組合  4、尾套組   5、密封環  6、密封劑
