XB型風道纖維織物補償器（矩形）

發布時間：2019-10-20人氣：45

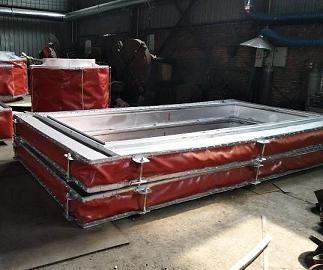

XB型風道纖維織物補償器（矩形）

XB型風道纖維織物補償器（矩形)又稱非金屬補償器。該產品是由橡膠和纖維織物復合材料、鋼置法蘭、套筒、保溫隔熱材料組成，主要用于各種風機、風管之間的柔性連接，其功能是減振、降噪、密封、耐介質，便于位移和安裝，是環境保護領域中極為理想的減震、降噪、消除煙塵的管道件。

性能特點：
    風道纖維織物補償器可補償軸向、橫向、角向，具有無推力、簡化支座設計、耐腐蝕、耐高溫、消聲減振等特點，特別適用于熱風管道及煙塵管道。
連接方式： 1、法蘭連接 2、接管連接
產品類型： 1、直筒型 2、復式 3、角向型 4、方型
安裝要求：
    1、法蘭螺栓應逐步均勻的加壓擰緊，所螺絲栓松緊度盡可能一致。使用條件惡劣的場合，除加平墊外可添加弱簧墊圈，以防螺母松動。
    2、補償器與配套平焊法蘭之間應按工作溫度先用相應橡膠石棉墊片。
    3、在試行時，應將補償器限位螺絲作適當調整，便于產品伸長或壓縮。
    4、焊管連接時，應將限位螺絲適當松動，防止將補償器限位板拉彎或產品變形。
    5、焊接作業時作遮蓋物遮住橡膠（織物）表面，防止焊渣損傷產品。
應用范圍：
    1、鍋爐廠 2、水泥廠 3、鋼鐵廠、熔煉爐、焚燒爐 4、熱電廠及核電站 5、空調送風系統 6、玻璃廠、礦業 7、石油化工企業 8、空所及煤所清潔廠 9、風機廠 10、鋁廠和碳素廠。

XB型風道纖維織物補償器（矩形）數據表：

產品規格	管道外徑	A	B	L1	L2	C1	C2	t	t1	t2	t3	L1	L2	n1	n2	c1/c2	d	螺栓孔數 n
700×500	700×500	702	502	792	592	760	560	95	95	95	90	570	380	6	4	29/29	14	28
700×700	700×700		702	792	792	760	760	95	95	95	95	570	570	6	6	29/29	14	32
700×800	700×800		802	814	914	774	874	112	110	109	110	550	654	5	6	36/36	18	30
800×800	800×800	802	802	914	914	874	874	110	109	109	110	654	654	6	6			32
800×1200	800×1200		1202		1314		1274			116	115		1044		9			38
800×1600	800×1600		1602		1714		1674			119	123		1428		12			44
900×400	900×400	902	402	992	492	960	460	96	96	92	92	786	276	8	3	29/29	14	30
900×700	900×700		702	1014	814	974	774	124	121	110	112	726	550	6	5	36/36	18	30
900×1200	900×1200		1202	1014	1314	974	1274	124	121	110	115	726	1044	6	9			38
1000×600	1000×600	1002	602	1114	714	1074	674	117	120	112	113	840	448	7	4			30
1000×700	1000×700		702		814		774			110	112		550		5			32
1000×800	1000×800		802		914		874			109	110		654		6			34
1000×1000	1000×1000		1002		1114		1074			120	117		840		7			36
1200×600	1200×600	1202	602	1314	714	1274	674	115	116	112	113	1044	448	9	4			34
1200×700	1200×700		702		814		774			110	112		550		5			36
1200×800	1200×800		802		914		874			115	116		654		6			38
1200×1000	1200×1000		1002		1114		1074			120	117		840		7			40
1200×1200	1200×1200		1202		1314		1274			116	115		1044		9			44
1400×700	1400×700	1402	702	1514	814	1474	774	110	114	110	112	1254	550	11	5			40
1400×800	1400×800		802		914		874			109	110		654		6			42
1400×900	1400×900		902		1014		974			121	124		726		6			42
1400×1000	1400×1000		1002		1114		1074			120	117		840		7			44
1400×1200	1400×1200		1202		1314		1274			116	115		1044		9			48
1500×800	1500×800	1502	802	1614	914	1574	874	116	122	109	110	1342	654		6			42
1500×900	1500×900		902		1014		974			121	124		726		6			42
1500×1000	1500×1000		1002		1114		1074			120	117		840		7			44
1500×1200	1500×1200		1202		1314		1274			116	115		1044		9			48
1600×1000	1600×1000	1602	1002	1714	114	1674	1074	117	120	120	117	1440	840	12	7	36/36	18	46
1600×1200	1600×1200		1202	1714	1314	1674	1274	117	120	116	115	1440	1044	12	9	36/36	18	50
1600×1400	1600×1400		1402	1728	1528	1678	1478	139	140	134	136	1400	1206	10	9	38/38	22	46
1600×1600	1600×1600		1602	1728	1728	1678	1678	139	140	140	139	1400	1400	10	10	38/38	22	48
1800×900	1800×900	1802	902	1914	1014	1874	974	118	117	121	124	1638	726	14	6	36/36	18	48
1800×1000	1800×1000		1002	1914	1114	1874	1074	118	117	120	117	1638	840	14	7			50
1800×1200	1800×1200		1202	1928	1328	1878	1278	135	134	142	142	1608	994	12	7			46
1800×1400	1800×1400		1402		1528		1478			134	136		1026		9			50
1800×1800	1800×1800		1802		1928		1878			134	135		1608		12			56
2000×1000	2000×1000		1004		1130		1080			135	135		810		6			46
2000×1300	2000×1300	2004	1304	2130	1430	2080	1380	130	140	138	138	1820	1104	13	8	38/38	22	50
2000×1600	2000×1600		1604		1730		1680			130	125		1430		11			56
2000×1800	2000×1800		1804		1930		188			134	136		1608		12			58
2000×2000	2000×2000		2004		2130		2028			140	130		1820		13			60
2200×1200	2200×1200		1204		1330		1280			142	143		994		7			52
2200×1400	2200×1400	2204	1404	2330	1530	2280	1480	135	134	134	137	2010	1206	15	9	38/38	22	56
2200×1600	2200×1600		1604		1730		1680			130	125		1430		11			60
2200×1800	2200×1800		1804		1930		188			134	136		1608		12			62
2200×2000	2200×2000		2004		2130		2080			140	130		1820		13			64
2400×1200	2400×1200	2204	1204	2530	1330	2480	1280	136	138	142	143	2208	994	16	7			54
2400×1400	2400×1400		1404		1530		1480			134	137		1208		9			58
2400×1600	2400×1600		1604		1730		1680			130	125		1430		11			62
2400×1800	2400×1800		1804		1930		1880			134	136		1608		12			64
2400×2000	2400×2000		2004		2130		2080			140	130		1820		13			66
2600×1600	2600×1600	2604	1604	2754	1754	2694	1694	147	150	154	154	2400	1388		9	45/45	26	58
2600×1800	2600×1800		1804		1954		1894			158	157		1580		10			60
2600×2000	2600×2000		2004		2154		2094			162	156		1782		11			62
2600×2200	2600×2200		2204		2354		2294			164	163		1968		12			64
2800×1800	2800×1800	2804	1804	2954	1954	2894	1894	155	152	158	157	2584	1580	17	10	45/45	256	62
2800×2000	2800×2000		2004		2154		2094			162	156		1782		11			64
2800×2200	2800×2200		2204		2354		2294			164	163		1968		12			66
2800×2400	2800×2400		2404		2554		2494			156	155		3184		14			70
3000×2000	3000×2000	3004	2004	3154	2154	3094	2094	152	155	162	156	2790	1782	18	11			66
3000×2400	3000×2400		2404		2554		2494			156	155		2184		14			72
3000×2600	3000×2600		2604		2754		2694			150	147		2400		16			76
3200×2200	3200×2200	3204	2204	3354	2354	3294	2294	146	158	164	163	3002	1968	19	12			70
3200×2600	3200×2600		2604		2754		2694			150	147		2400		16			78
3200×3000	3200×3000		3004		3154		3094			155	152		2790		18			82
3600×2400	3600×2400	3604	2404	3784	2584	3704	2504	186	195	192	196	3332	2112	17	11	50/50	332	64
3600×2800	3600×2800		2804		2984		2904			194	191		2522		13			68
3600×3200	3600×3200		3204		2284		3304			196	182		2940		15			72
4000×2800	4000×2800	4004	2804	4184	2984	4104	2904	190	196	194	191	3724	2522	19	13			74
4000×3000	4000×3000		3004		3184		3104			194	194		2716		14			74
4000×3200	4000×3200		3204		3384		3304			196	182		2940		15			76
4500×3000	4500×3000	4504	3004	4684	3184	4604	3104		192	194	194	4224	2716	22	14			60
4500×3400	4500×3400		3404		3584		3504			195	192		3120		16			84
4500×4000	4500×4000		4004		4184		4104			196	190		3794		19			90
5000×3400	5000×3400	5004	3404	5204	3604	5712	3512	226	233	234	235	4660	3042	20	13	54/54	38	74
5000×3800	5000×3800		3804		4004		3912			230	231		3540		15			78
5000×4200	5000×4200		4204		4404		4312			228	218		3878		17			82
5500×3600	5500×3600	5504	3604	5704	3804	5612	3712	207	226	232	232	5198	3248	23	14			82
5500×4200	5500×4200		4204		4404		4312			228	218		3878		17			88
5500×4800	5500×4800		4804		5004		4912			234	233		4446		19			92
6000×4000	6000×4000	6004	4004	6204	4204	6112	4112	236	235	229	224	5640	3364	24	15			88
6000×4600	6000×4600		4604		4804		4712			236	232		4248		18			92
6000×5000	6000×5000		5004		5204		5112			233	226		4660		20			96
