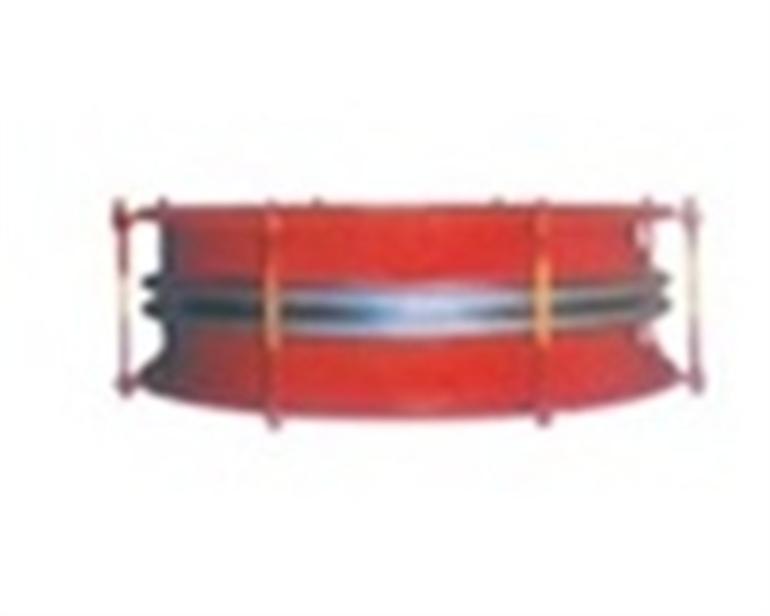

名稱：煙風煤管道補償器YGYB(圓形)
概述：
圓形、矩形、波形補償器是根據美國CE公司引進技術研制的，是一種在工作中能自由伸縮的彈性補償原件，它結構緊湊，工作可靠，成本低廉，適用性強，有防振、防塵、防失調等功能，主要用于電站鍋爐風煙系統中，也適用于冶金化工等其它類似的煙連接管道。設計時可根據不同要求制成主要吸收單向熱位移得單件補償器，也可用于兩個補償器組成用以吸收空間三向熱位移，而不造成管道的破壞匯潛心，是保證管道安全可靠運行的必不可缺少的重要原件。
補償器類型：
我廠生產圓角波形補償器分兩種標準形式：
我廠生產圓角波形補償器分兩種標準形式：
1、標準版高型補償器
波高h=108mm，波距q=59mm，壁厚t=1.5mm，彎頭彎曲半徑R=300mm適用于矩形風煙道橫截面小于4.6m2 , 以及風煙道外形尺寸中有一邊小于1.2（但應大于）的場合。
2、標準全高型補償器
波高h=216mm，波距q=86.4mm，壁厚t=2.6mm，彎頭彎曲半徑R=600mm。
上述兩種標準補償器以單波節雙波節形式組合成各種多波節產品，供用戶選用。
每波允許的最大補償量△α
在無冷拉的情況下，我們推薦允許的最基本膨脹量為：
1、對于基本全高型補償器：α=±24mm
2、對于標準版高型補償器：α=±11mm
溫度對補償器的修正系數f1
溫度對剛度的修正系數f2
應用范圍：
1、熱電廠（1）汽機（2）鍋爐（3）除塵 2、水泥廠
3、鋼鐵廠、熔煉爐、焚燒爐 4、熱電廠及核電站
5、空調送風系統 6、玻璃及礦棉業 7、石油化工企業
8、空氣及煤氣清潔廠 9、風機廠 10、鋁廠和碳素廠
|
溫度℃
|
-200
|
-150
|
-100
|
-50
|
20
|
50
|
100
|
150
|
200
|
300
|
350
|
400
|
|
F1
|
0.932
|
0.942
|
0.956
|
0.979
|
1
|
1.001
|
1.002
|
1.003
|
1.004
|
1.025
|
1.047
|
1.027
|
| 溫度℃ | -200 | -150 | -100 | -50 | 20 | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 |
| F2 | 1.071 | 1.055 | 1.045 | 1.028 | 1 | 0.992 | 0.971 | 0.956 | 0.937 | 0.920 | 0.901 | 0.88 | 0.86 |
應用范圍：
1、熱電廠（1）汽機（2）鍋爐（3）除塵 2、水泥廠
3、鋼鐵廠、熔煉爐、焚燒爐 4、熱電廠及核電站
5、空調送風系統 6、玻璃及礦棉業 7、石油化工企業
8、空氣及煤氣清潔廠 9、風機廠 10、鋁廠和碳素廠

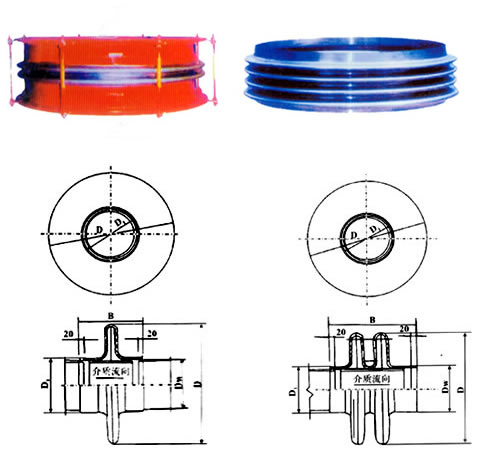

YGYB-1型管道補償器
|
公稱通徑DN
|
Dw
|
D
|
D1
|
B
|
重量kg
|
|
mm
|
|||||
|
200
|
219
|
529
|
223
|
267
349 |
11.7
|
|
250
|
273
|
583
|
277
|
14
|
|
|
300
|
325
|
635
|
329
|
16.2
|
|
|
350
|
377
|
687
|
381
|
18.2
|
|
|
400
|
426
|
736
|
430
|
20.3
|
|
|
450
|
480
|
864
|
484
|
34.2
|
|
|
500
|
530
|
944
|
534
|
37.4
|
|
|
600
|
630
|
1043
|
633
|
43.5
|
|
|
700
|
720
|
1133
|
723
|
49.1
|
|
|
800
|
820
|
1233
|
823
|
55.3
|
|
|
900
|
920
|
1333
|
923
|
61.3
|
|
|
1000
|
1020
|
1433
|
1023
|
67.6
|
|
|
1100
|
1120
|
1533
|
1123
|
73.6
|
|
|
1200
|
1200
|
1633
|
1223
|
80.3
|
|
|
1300
|
1320
|
1733
|
1323
|
86
|
|
|
1400
|
1420
|
1833
|
1423
|
92.1
|
|
|
1800
|
1820
|
2333
|
1823
|
177.5
|
|
|
2000
|
2020
|
2533
|
2023
|
195.7
|
|
|
2200
|
2220
|
2733
|
2223
|
214.1
|
|
|
2400
|
2420
|
2933
|
2423
|
232.3
|
|
|
2800
|
2820
|
3333
|
2823
|
268.9
|
|
|
3200
|
3220
|
3733
|
3223
|
305.3
|
|
|
3600
|
3620
|
4133
|
3623
|
342
|
|
YGYB-2型管道補償器
|
公稱通徑DN
|
Dw
|
D
|
D1
|
B
|
重量kg
|
|
mm
|
|||||
|
200
|
219
|
529
|
223
|
413 |
21.1
|
|
250
|
273
|
583
|
277
|
24.9
|
|
|
300
|
325
|
635
|
329
|
28.7
|
|
|
350
|
377
|
687
|
381
|
32.2
|
|
|
400
|
426
|
736
|
430
|
35.9
|
|
|
450
|
480
|
864
|
484
|
59.5
|
|
|
500
|
530
|
944
|
534
|
64.9
|
|
|
600
|
630
|
1043
|
633
|
75.4
|
|
|
700
|
720
|
1133
|
723
|
84.9
|
|
|
800
|
820
|
1233
|
823
|
95.2
|
|
|
900
|
