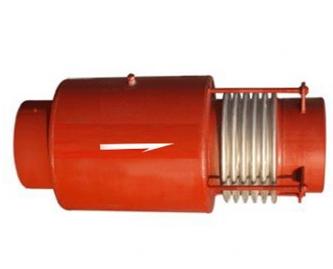

內外壓力平衡式波紋補償器又叫內外壓力平衡式波紋膨脹節。該產品是現代工業管路中的一種高品質的柔性管道，具有吸收內壓推力的能力，具有良好的導向性、產品剛度小、外形尺寸小等特點。
連接方式：1.法蘭連接式 2.接管連接式。
軸向補償量：根據用戶要求。
2、內外壓力平衡式波紋補償器（金屬波紋伸縮節）產品代號
3、內外壓力平衡式波紋補償器結構特點
管道伸縮節由內壓伸縮節和外壓伸縮節連接而成。
4、內外壓力平衡式波紋補償器補償特點
該管道伸縮節補償量大，無內壓推力，彈性反力較小等特點。
5、內外壓力平衡式波紋補償器安裝使用注意事項：
1.安裝時疏水口向下。
2.現場安裝完后，必須拆除拉桿。
3.安裝時介質流向與管道伸縮節的流向標志一致。
6、內外壓力平衡式波紋補償器對支座作用力的計算：
軸向彈性力：Fx=Kx*(f*x)
Kx-軸向剛度N/mm
X-軸向?qū)嶋H變形量mm
f-計算系數，當預變形(包括△X=0時)f=1/2，當不進行預變形時，f=1。

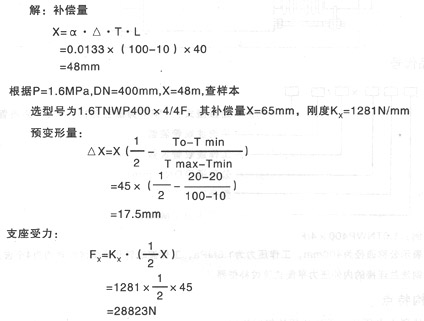

7、內外壓力平衡式波紋補償器應用舉例：
通徑為400mm的一段熱水管道長40m，介質壓力為1.6Mpa,工作溫度為100℃，安裝溫度為20℃。試選擇補償器的型號并不計算支座受力。
