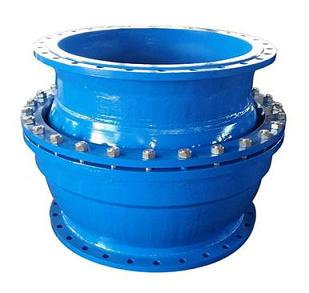

QB型球形補償器又稱球形伸縮器、球形補償接頭。該產品是解決管道熱脹冷縮的一種設備，主要依靠球體的角位移來吸收或補償管道一個或多個方向上的橫向位移，該補償器應成對使用，單只球形補償器沒有補償能力，可作管道萬向接頭使用。球形補償器主要適用于地面沉降大、震動大、地形復雜的管道連接。安裝在管道上后，球體可以在8角范圍內自由轉動，來補償管道因地基沉降、熱脹冷縮引起的撓曲。具有補償量大，占據空間小，流體阻力小，安裝方便，綜合成本低等優點。

產品用途：

   1、用于熱力管道中，補償熱膨脹，其補償能力為“冂”補償器的5-10倍。

   2、用于火箭發射臺、飛機排氣設施上，補償沖擊膨脹。

   3、用于冶金設備（如高爐、轉爐、電爐、加熱爐等）的汽化冷卻系統中，作萬向接頭用。

   4、用于建筑物的各種管道中，防止因地基產生不均勻下沉、或地震等意外原因?qū)艿喇a(chǎn)生破壞。

選型和使用注意事項：

   1、補償器的可靠性是由設計、制造、安裝及運行管理等多個環節構成的。可靠性也應該從這幾個方面進行考慮。

   2、材料選擇對用于供熱管網的波紋管的選材，除應考慮工作介質、工作溫度和外部環境外，還應考慮應力腐蝕的可能性、水處理劑和管道清洗劑對材料的影響等，并在此基礎上結合波紋管材料的焊接、成型以及材料的性能價格比，優選出經濟實用的波紋管制作材料。

   3、一般情況下，選用波紋管的材料應滿足下列條件：

 （1）高彈性極限、抗拉強度和疲勞強度，保證波紋管正常工作。

 （2）良好的塑性，便于波紋管的加工成形，且能通過隨后的處理工藝（冷作硬化、熱處理等）獲得足夠的硬度和強度。

 （3）較好的耐腐蝕性能，滿足波紋管在不同環境下工作要求。

 （4）良好的焊接性能，滿足波紋管在制作過程中的焊接工藝要求。

   對于地溝敷設的熱力管網，當補償器所處管道地勢較低時，雨水或事故性污水會浸泡波紋管，應考慮選用耐蝕性更強的材料，如鐵鎳合金、高鎳合金等。由于此類材料價格較高，在制造波紋管時，可以考慮僅在與腐蝕性介質接觸的表面增加一層耐蝕合金。 疲勞壽命設計由波紋管補償器的失效類型及原因分析可以看出，波紋管的平面穩定性、周向穩定性及耐腐蝕性能均與其位移量即疲勞壽命相關。過低的疲勞壽命將會導致金屬波紋管穩定性及耐蝕性能下降。

QB型球形補償器技術參數
